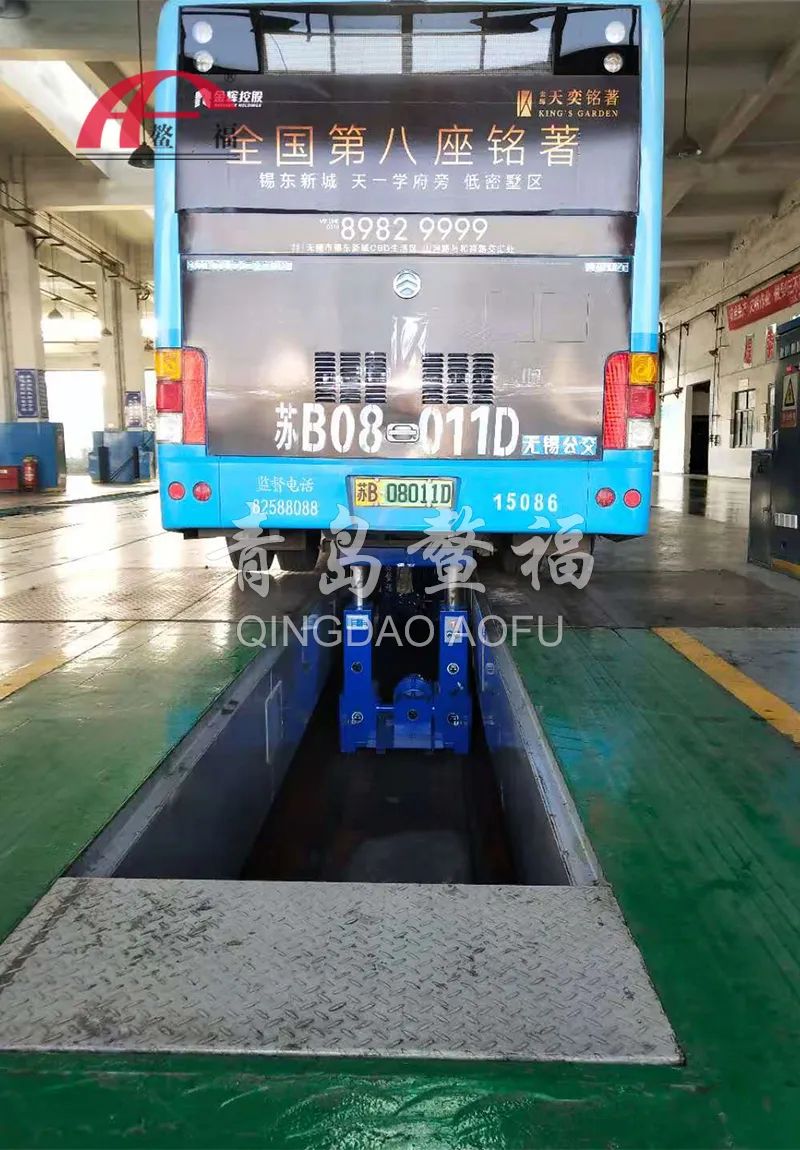

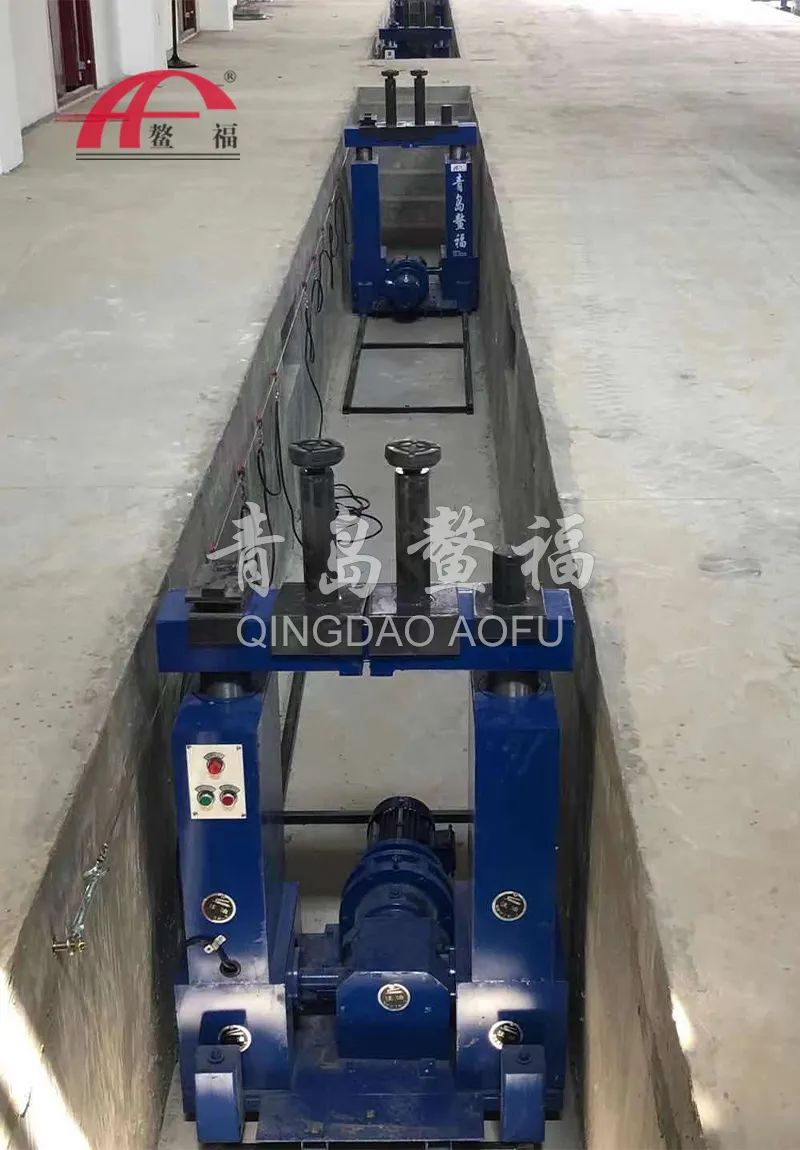

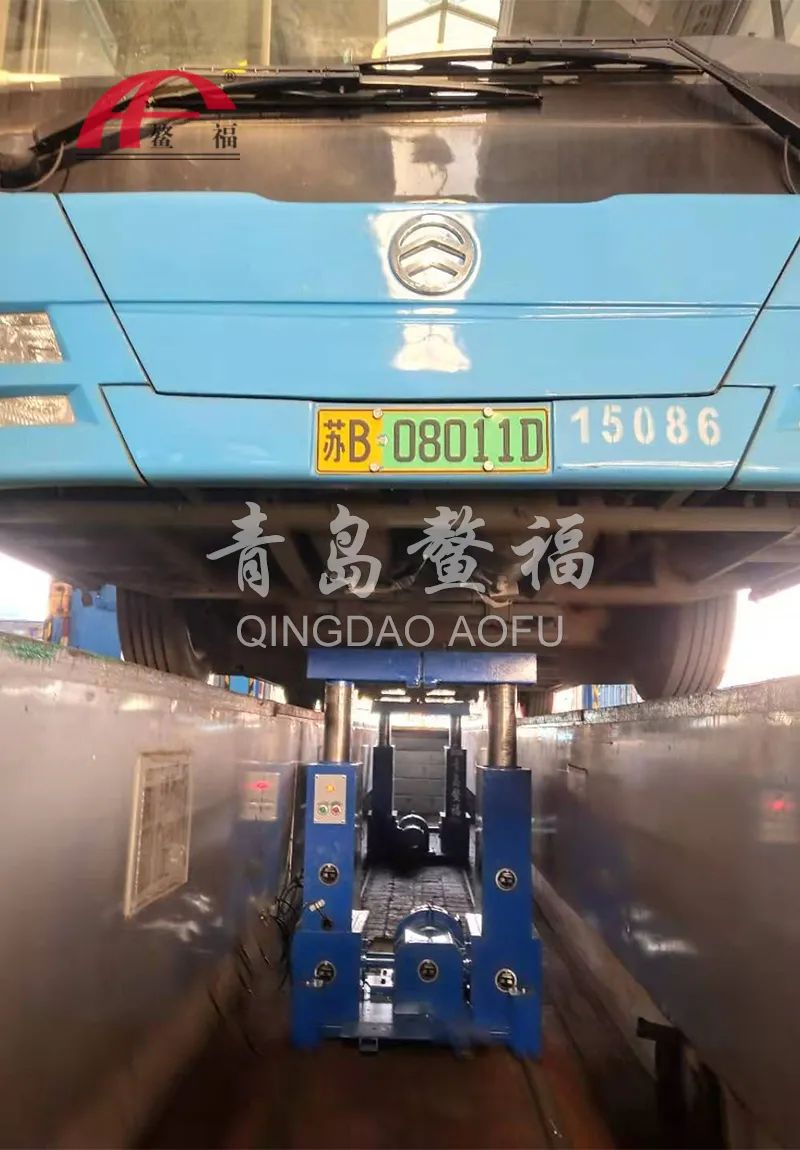

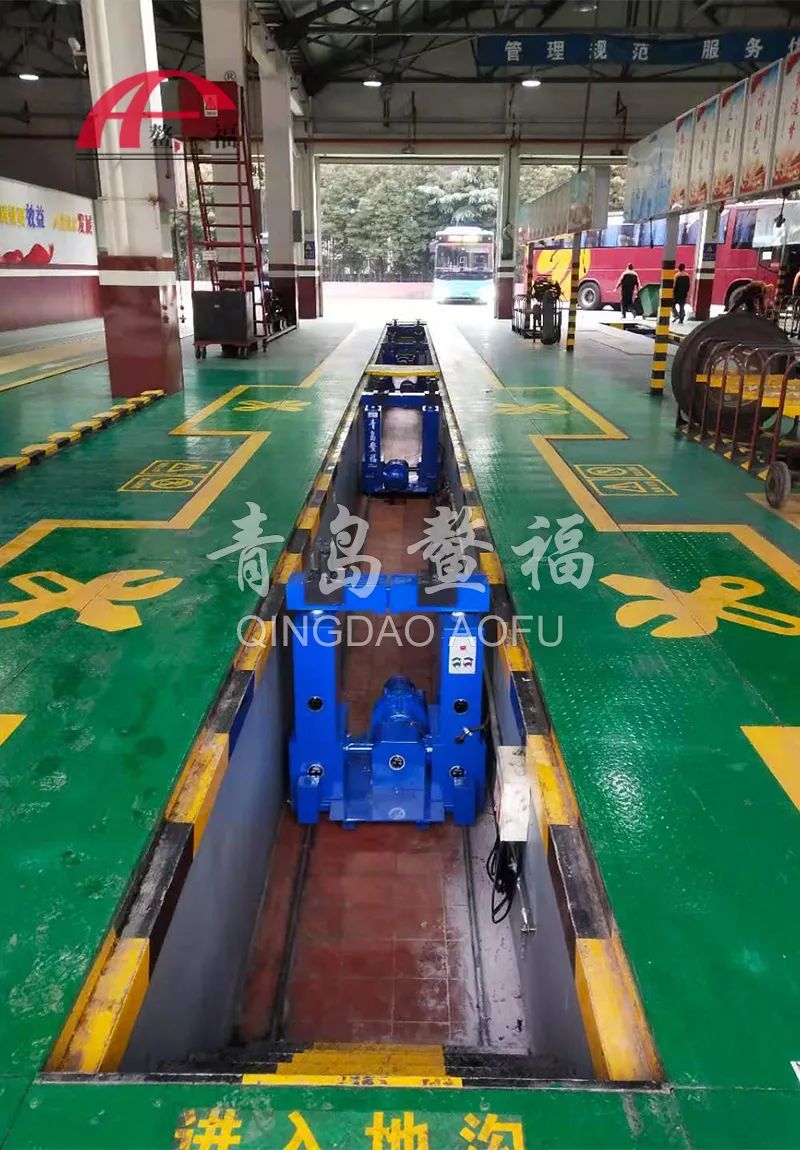

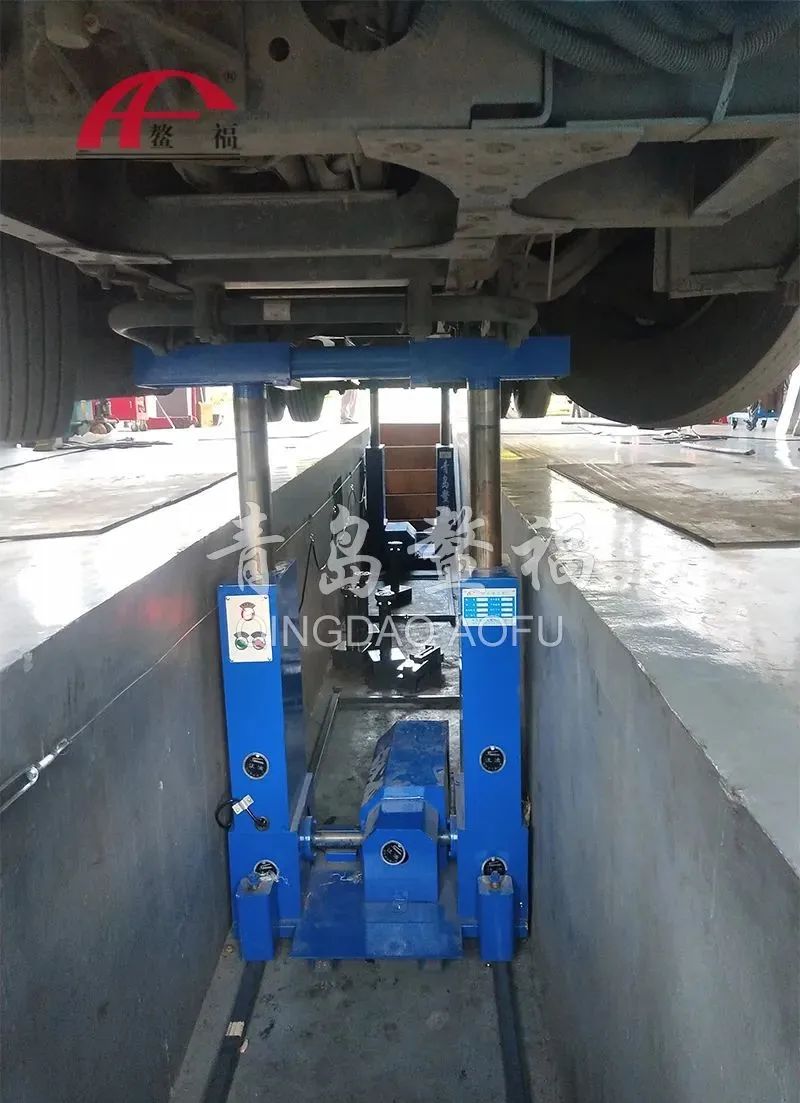

地溝舉升機
一、安全保護裝置
1、在工作螺母下面裝有間隙6-8毫米的鋼制螺母作為安全保護，當工作螺母因工作磨損或其它原因突然損壞，這時下面的安全螺母起作用，將工作螺母托住，以避免滑落事故的發生。
2、當舉升機升至或降至極限位置，行程開關起作用，避免了在操作中不慎或操作失靈等原因造成設備損傷和安全事故。
二、安裝調試
1、地溝底平面應平整堅硬，安裝時應先將行道軌固定在地溝地面，然后將舉升機安裝于地溝，行走輪裝于軌道上。對各個潤滑部位加注機油或黃油。檢查緊固件是否在運輸當中松動，如有松動須緊固好。啟動舉升機單動上升，檢查舉升機是否有異常聲響，升降方向是否與按扭對應，用手觸動上下行程開關是否動作靈敏。按總動上升、下降按扭，兩機是否同時上升、下降。
2、空載試車后，方可載重舉車，汽車進入地溝前必須將舉升機落至最底點，然后汽車開進，汽車開進后，可根據汽車所須支撐位置（如汽車大梁、前后橋），調整舉升機，裝上支撐調節支柱，準備調整工作結束后，方可舉升。第一次舉升，不要舉的太高，應反復舉升幾次，無異常變化時，逐漸升高。
三、地溝舉升機使用方法
1、當舉升機需要總動上升時，按下“總動上升”按扭，需總動下降時，按下“總動下降”按扭。
2、舉升機需單動上升，按下“單動上升”按扭，需單動下降時，按下“單動下降”按扭。
四、操作注意事項
1、舉升機升降過程中，嚴禁無關人員進入車下。
2、車輛下降前，必須將伸縮梁收回到未使用狀態，以免下降過程中地面將伸縮梁卡掉。并且清除車下一切地面物品。
3、保持工作環境清潔。
4、遇到處理不了的故障，應及時通知本廠及本廠特約經銷點，由專業人員維護。
五、保養與維護
1、絲杠應每星期加注黃油一次。（用黃油槍從立柱的注油孔注入）
2、齒輪箱的齒輪每星期加注黃油一次。
3、減速機應每年加注00#潤滑脂一次，運轉中減速機內的儲油量應保持在規定的油面高度范圍內，不宜過多或過少。
4、行走輪應每月加油一次。
5、更換螺母時，可將橫梁連接部分向上打出，將立柱固定螺栓卸出，立柱向上拔出，即可更換。
示范視頻

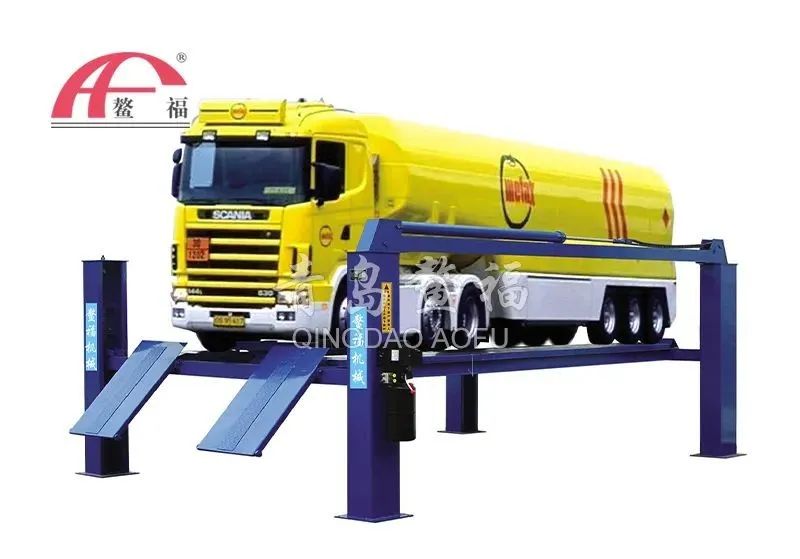

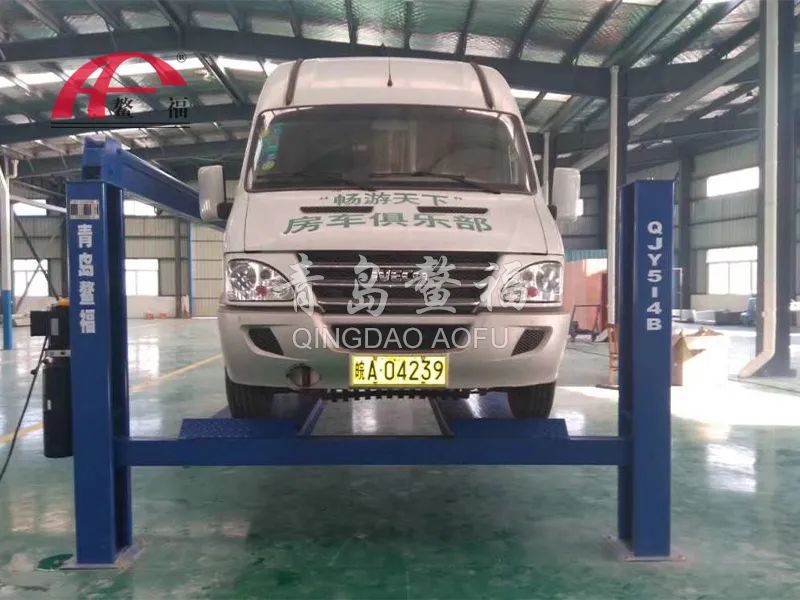

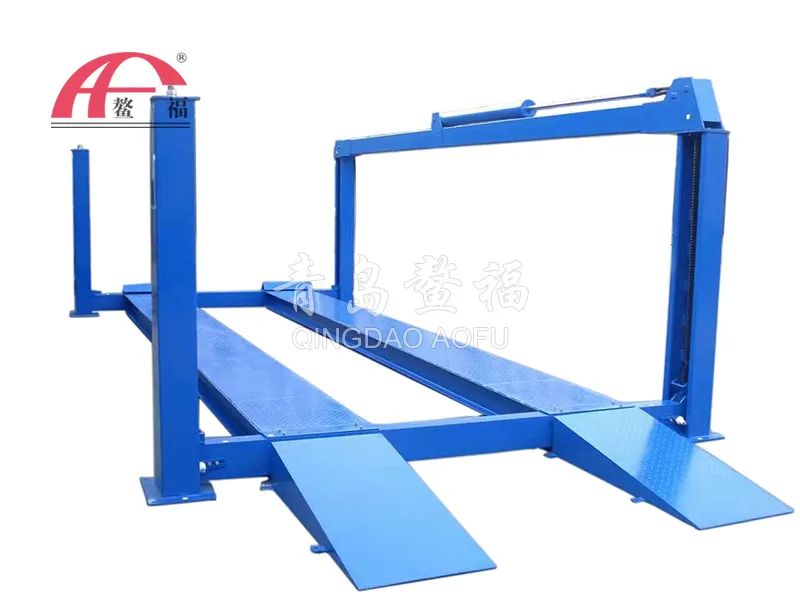

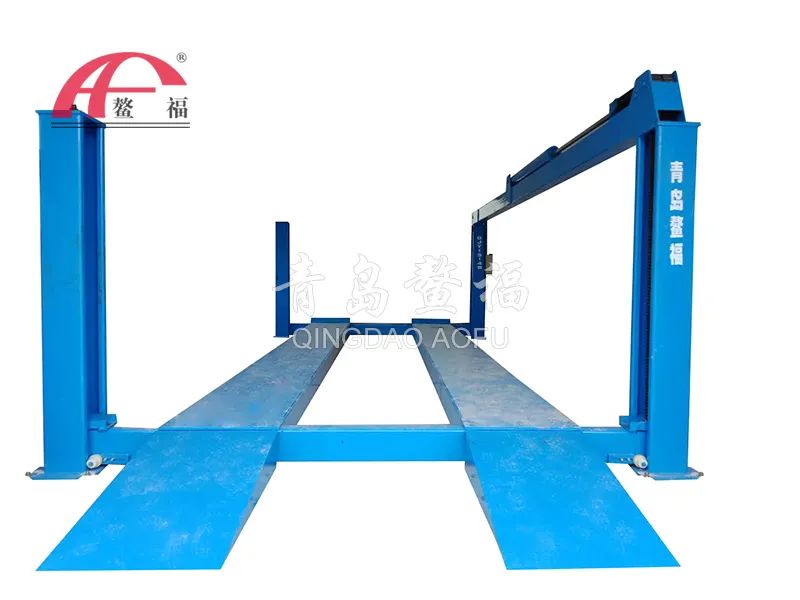

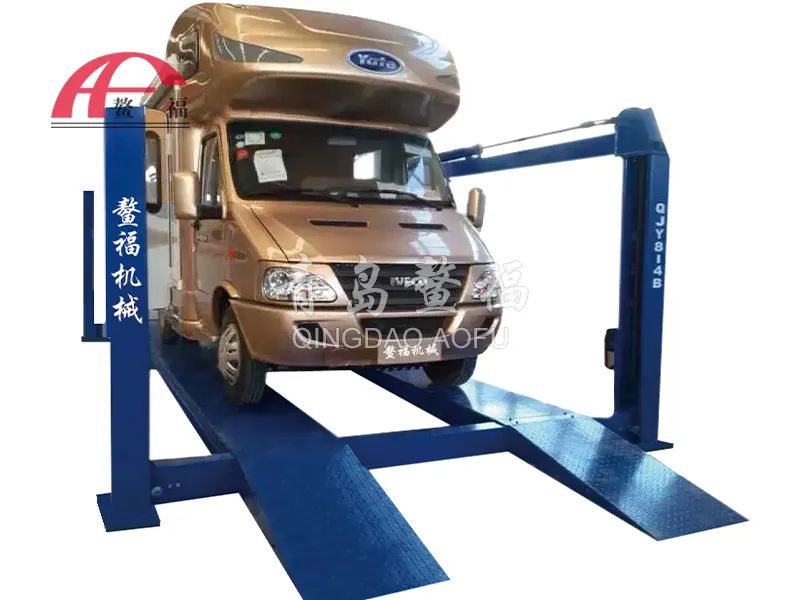

四柱舉升機
一、安全保險裝置
鏈條斷裂保險裝置為手動或氣動卡板式結構，它安裝在四立柱內，當鏈條斷裂時，由橫梁兩端的卡爪卡在立柱的卡板上，不致于托盤下滑，以保證人身和車輛安全。
二、安裝調試
安裝：
1、設備應安裝在工作不致引起震動且堅硬的混凝土結構基礎上。
2、將四立柱用M16膨脹螺栓固定于地面上，且應保持垂直。
3、將傳動梁用螺栓固定于立柱上面。
4、將托盤與提升梁連接，用M10螺栓固定。
5、連接鏈條。
6、將液壓站固定在一立柱的背面，并連接油管，泵站油箱灌滿30#液壓油。
7、在鏈條和滾輪處涂上潤滑脂。
調試：
1、試前檢查
在試車前應進行一次全面檢查，查各連接堅固部位是否可靠，液壓系統管接頭是否擰緊，電源是否符合標定值，電機旋轉方向是否和泵站轉向一致。
2、空載運行
上升、下降反復進行，觀察液壓系統及運行部位是否正常，上升到極限高度時是否可靠。
3、載荷運行
車輛駛?cè)牒?，舉升、下降反復多次，檢查各機構情況，調整托盤高度。
三、四柱舉升機使用方法
1、準備
將待修車輛駛?cè)胪斜P上，并用墊木將前后車輪擋住。
2、將橫梁兩端四個保險卡爪放倒，以保證托盤在上升過程中處于保險狀態。
3、舉升
接通電源，然后按泵站電機按扭開關，舉升機開始上升，當車輛舉升到所需高度，松開按鈕，則停止上升。為保證工作時安全，應將保險卡爪落到立柱保險卡板上，然后進行車輛維修工作。
4、下降
下降時，先將舉升機上升大于50毫米，扳動氣動保險氣閥，將氣動保險打開，確保保險卡爪與立柱保險卡板全部脫開，然后將泵站卸壓閥手柄按下，即實現下降。
四、操作注意事項
1、舉升機升降過程中，嚴禁人員進入車下。
2、舉升機上升時，不宜升到極限位置，以免導致油泵過壓。
3、車輛下降前，必須清除車下、舉升托盤和舉升托臂下的地面物品。
4、保持工作環境清潔。
5、向潤滑點加注潤滑脂，每周至少加油一次。
6、液壓油箱應加注7kg（或7.5L）的30#液壓油，低于5.5kg時應補充。
7、遇到處理不了的故障，應及時通知本廠及本廠特約經銷點，由專業人員維護。
8、舉升機在上升和工作期間，保險卡爪應始終保持在保險狀態。
五、保養與維護
1、保持清潔
本機要經常擦拭清理，以保持清潔，擦拭清理前應先切斷電源，以確保安全。
本機工作環境應經常清掃整理，保持清潔，如工作環境塵沙較多，將會加速機件的磨損，縮短使用壽命。
2、勤于檢查
2·1檢查安全保險機構
每天工作前應認真檢查本機的安全保險機構，確保它們動作靈活、可靠。如發現某個保險機構有異常，應立即調整、維修或更換。
2·2檢查鏈條
應經常檢查并確保鏈條完好合用。如檢查時發現鏈條過松或過緊，可通過調節螺桿進行調整，但調整后應將螺桿的柄帽旋緊，以防松脫。
3、液壓系統的保養
3·1清洗、換油
本機首次投入使用滿三個月，應清洗液壓系統并更換46#液壓油，以后每六個月清洗一次液壓系統并更換46#液壓油。
3·2更換密封件
本機投入使用一段時間后，如發現有油液滲漏現象應仔細檢查，如滲漏是因密封材料磨損引起，則應立即按原規格及時更換。
